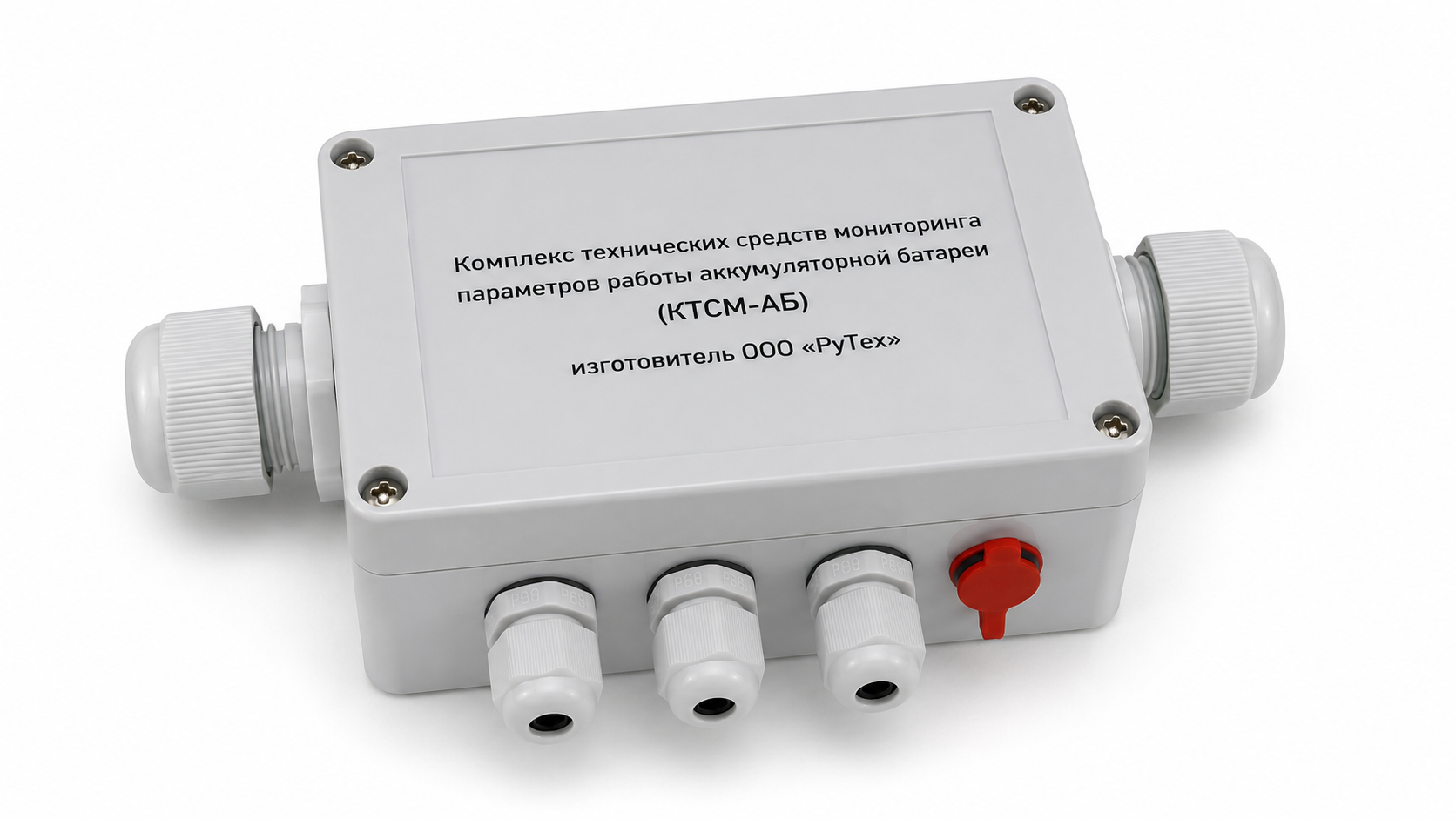

КТСМ-АБ
Комплекс мониторинга параметров аккумуляторных батарей: напряжение, ток заряда/разряда, температура, регистрация данных и передача на ПК.
Назначение и область применения
КТСМ-АБ — комплекс технических средств мониторинга параметров работы аккумуляторных батарей. Изделие предназначено для автоматического контроля напряжения, тока заряда и разряда, температуры аккумуляторной батареи и температуры окружающей среды в системах электроснабжения подвижного состава.
Комплекс применяется для объективной регистрации режимов эксплуатации АКБ, анализа накопленных данных и своевременного выявления опасных и критических состояний батареи.
Основные функции
- Непрерывное измерение напряжения аккумуляторной батареи.
- Измерение тока заряда и разряда в диапазоне до ±150 А.
- Контроль температуры аккумуляторной батареи и окружающей среды.
- Регистрация параметров с меткой времени во встроенной энергонезависимой памяти.
- Световая индикация рабочих, аварийных и сервисных состояний.
- Передача накопленных данных на ПК через USB-интерфейс с эмуляцией COM-порта.
Особенности и преимущества
- Автоматическая работа при подключении к выводам аккумуляторной батареи.
- Поддержка распространённых номинальных напряжений АКБ: 52 В, 96 В, 108 В и 112 В.
- Регистрация данных для последующего анализа и формирования отчётной документации.
- Контроль опасных и критических режимов эксплуатации АКБ.
- Компактный корпус с защитой оболочки IP65.
- Низкое энергопотребление — не более 2 Вт в номинальном режиме.
Принцип работы
Модуль подключается к выводам аккумуляторной батареи и к датчикам температуры. Для измерения тока прибор устанавливается в разрыв цепи аккумуляторов через токоизмерительный шунт. Измеренные параметры сохраняются во внутренней памяти с привязкой ко времени, после чего могут быть считаны на ПК с помощью специализированного программного обеспечения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение АКБ | 52 В, 96 В, 108 В, 112 В |
| Диапазон измерения тока | ±150 А |
| Диапазон измерения температуры | -50…+60 °C |
| Погрешность измерения напряжения | ±1,0 % |
| Погрешность измерения тока | ±1,0 % |
| Погрешность измерения температуры | ±1,0 °C |
| Периодичность регистрации данных | 10 секунд; при аварийных состояниях — 1 минута |
| Встроенная память | 1 ГБ |
| Интерфейс связи | USB 2.0, эмуляция COM-порта |
| Степень защиты оболочки | IP65 |
| Климатическое исполнение | У1 |
| Рабочая температура | -40…+50 °C |
| Габаритные размеры | 120×80×55 мм |
| Масса комплекта без проводов | не более 250 г |
| Потребляемая мощность | ≤2 Вт, пиковая ≤4 Вт |
| Срок службы | 12 лет |
Комплект поставки
- Модуль мониторинга с шунтом и кабелем — 1 шт.
- Датчики температуры для АКБ и окружающей среды — 2 шт.
- USB-накопитель с программным обеспечением и руководством — 1 шт.
- Паспорт — 1 шт.
- Упаковка — 1 шт.
Индикация состояния
Комплекс оснащён световой индикацией. Отдельные режимы индикации предусмотрены для нормальной работы, обмена данными, выхода АКБ в опасную зону, критического состояния, отсутствия установленного времени и неисправности прибора.
Передача и анализ данных
Накопленная информация передаётся на ПК через USB-интерфейс. Специализированное программное обеспечение позволяет анализировать параметры эксплуатации АКБ, просматривать историю измерений и формировать отчёты по результатам мониторинга.
