Маслоуказатель стрелочный МСК (МСК-1 / МСК-2)
Маслоуказатель стрелочного типа предназначен для визуального контроля уровня масла в расширителе силового трансформатора, а также для срабатывания контактных групп при достижении минимального/максимального уровня. Применяется в климатическом исполнении У, УХЛ/ХЛ и Т. :contentReference[oaicite:0]{index=0}
Назначение

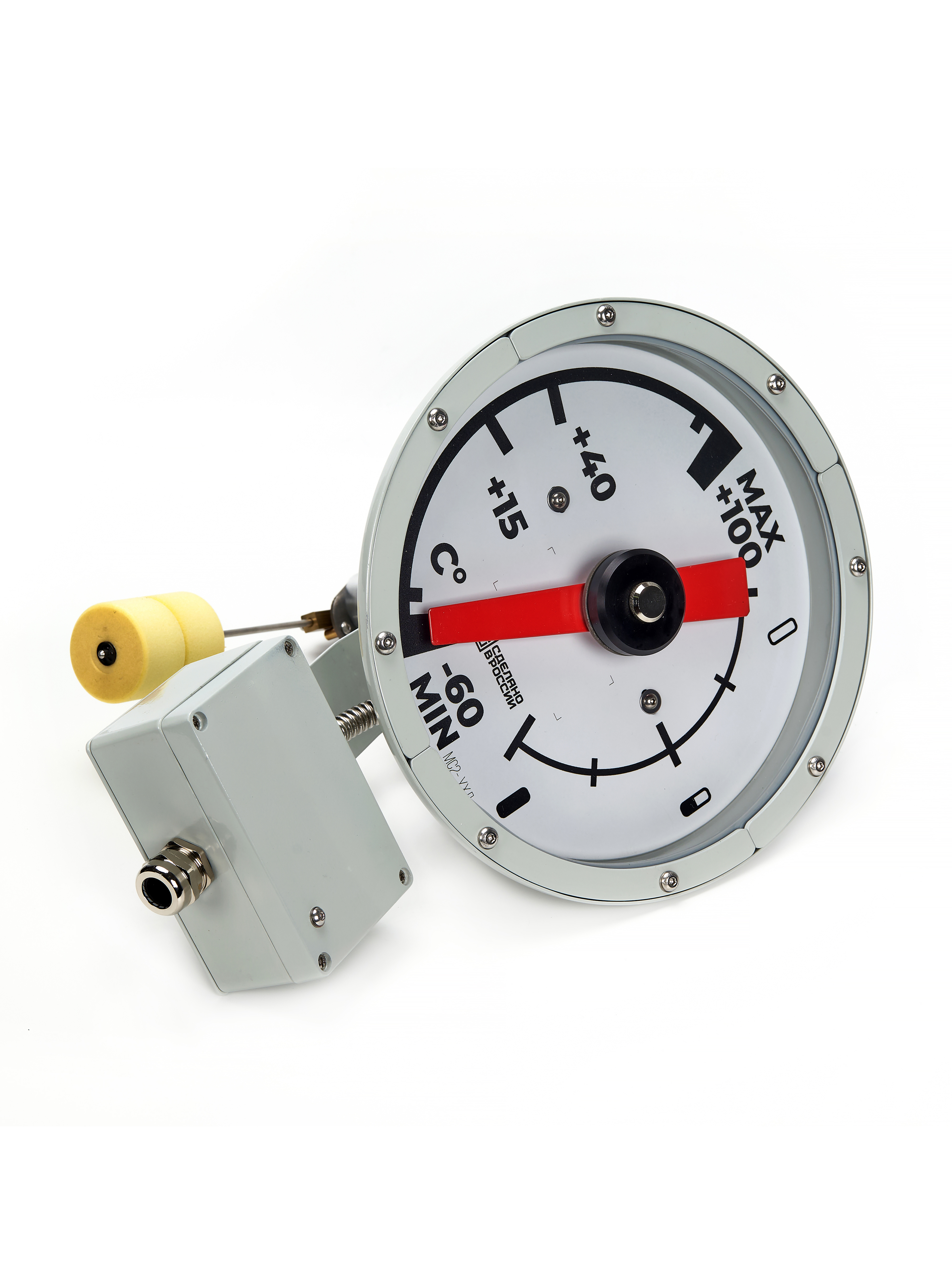

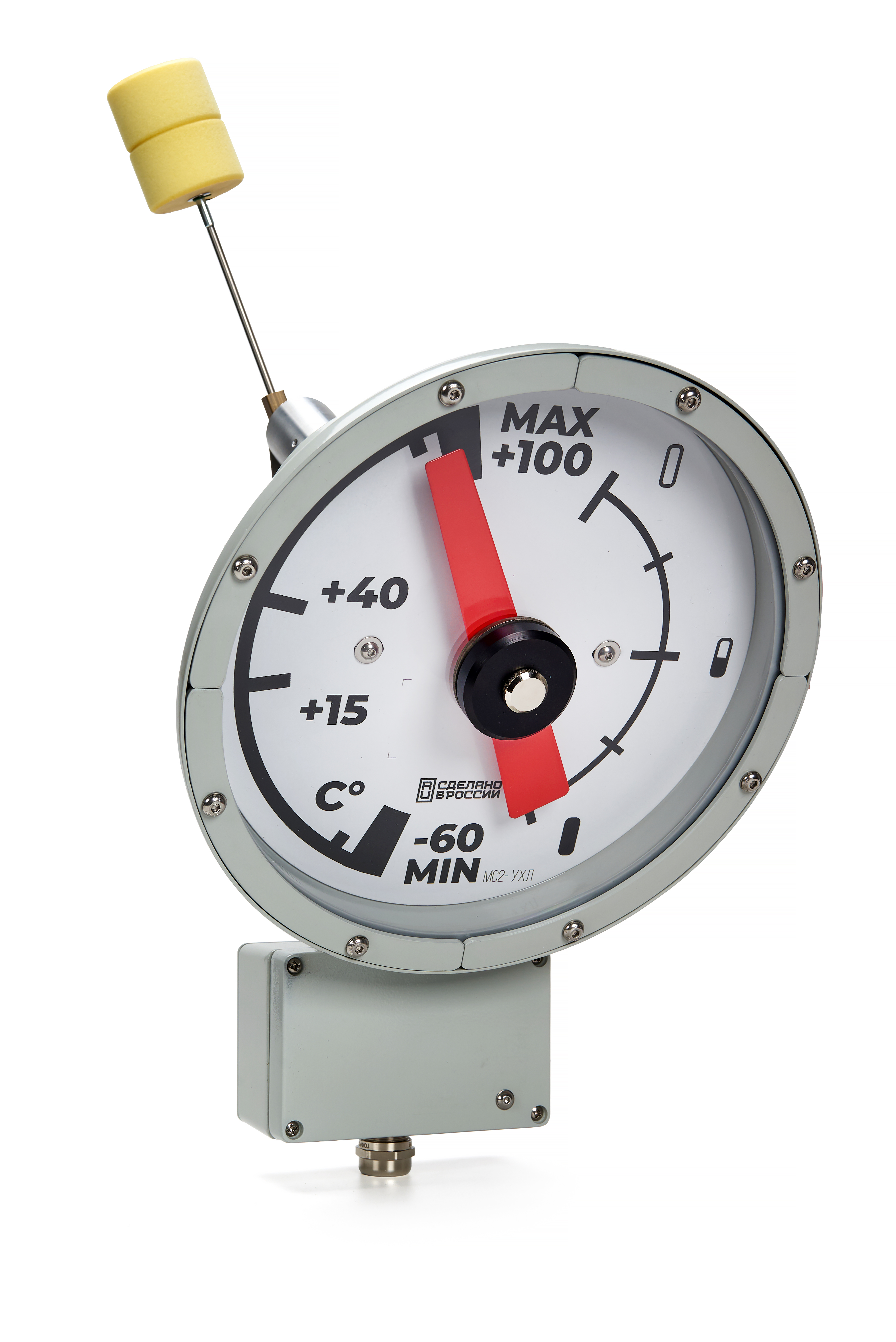

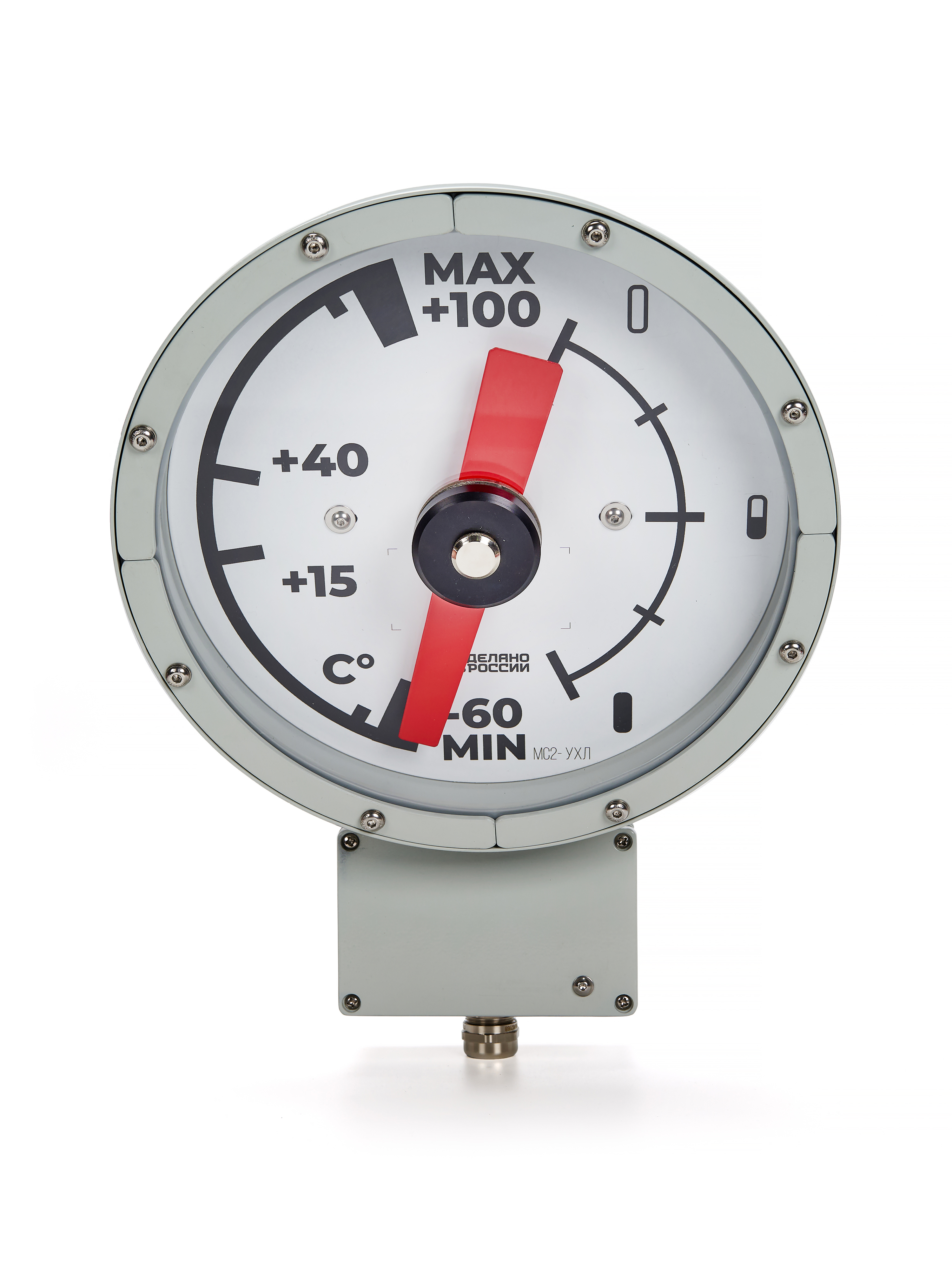

- Отображение текущего уровня масла по шкале циферблата (отметки «MIN»/«MAX»); :contentReference[oaicite:1]{index=1}
- Сигнализация по контактам при критических уровнях; :contentReference[oaicite:2]{index=2}
- Контроль уровня при заправке трансформатора. :contentReference[oaicite:3]{index=3}
Варианты исполнения
- МСК-1 — для расширителя с гибкой оболочкой; привод стрелки от рычага, опирающегося на оболочку. :contentReference[oaicite:4]{index=4}

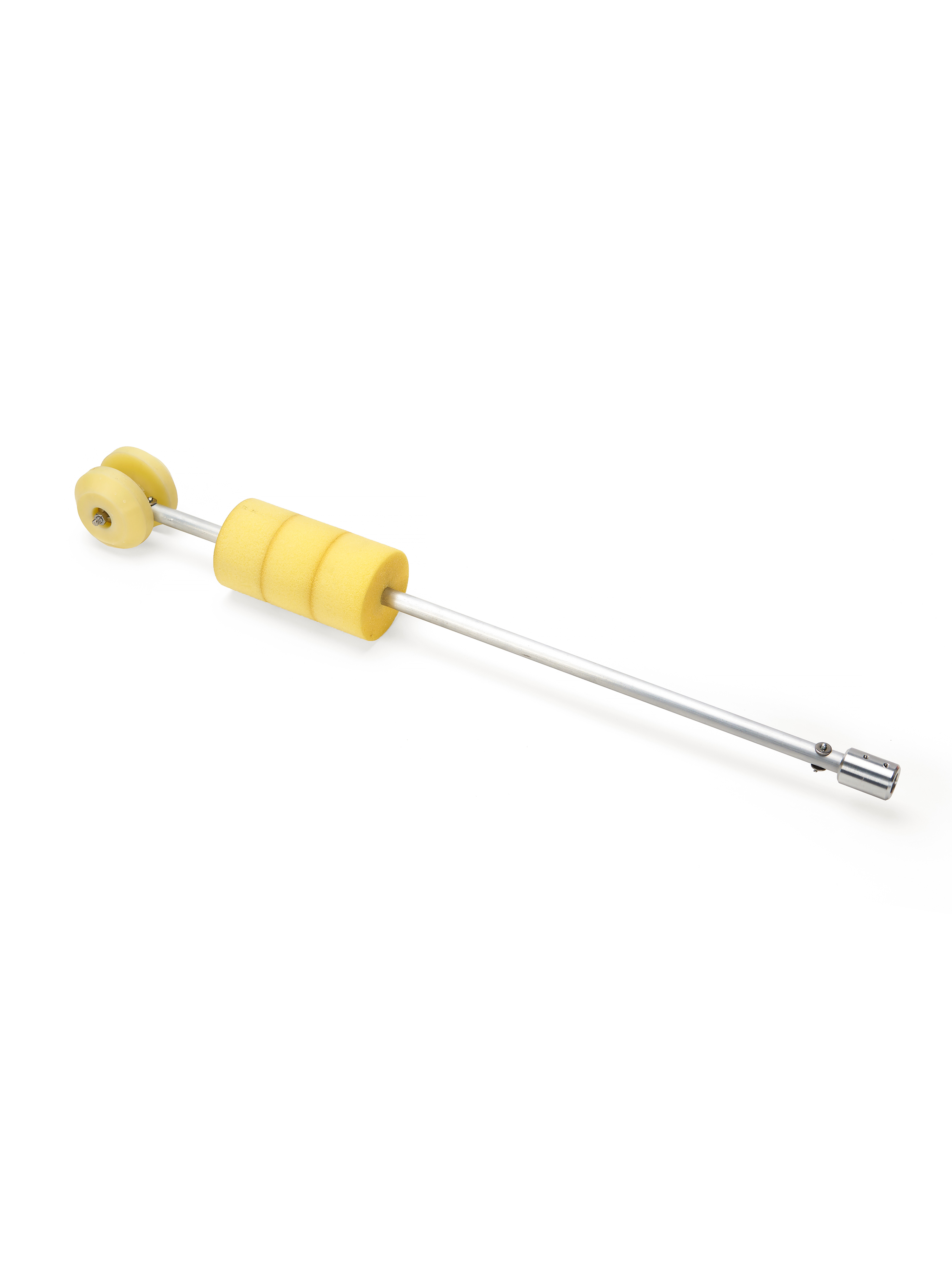

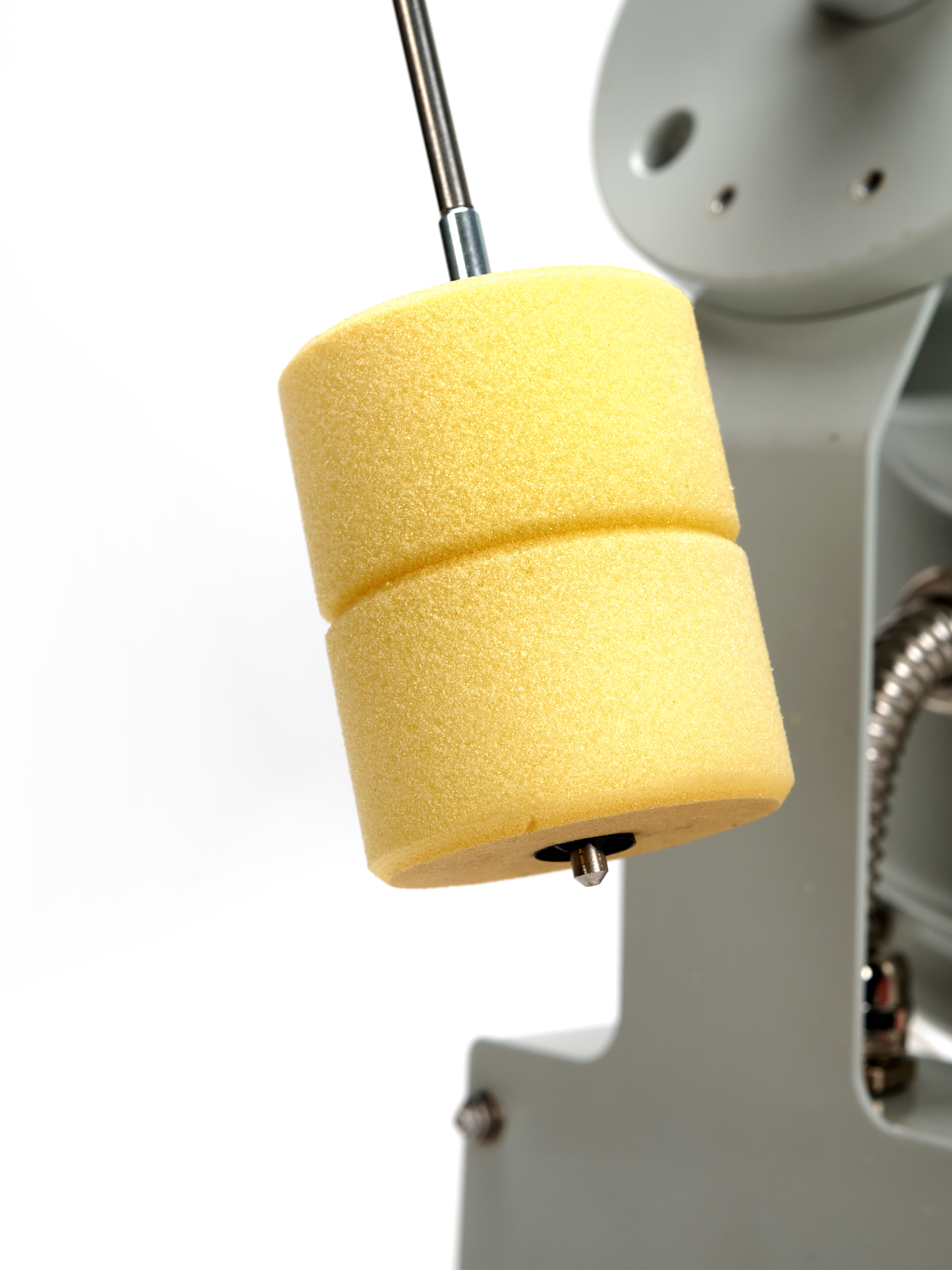

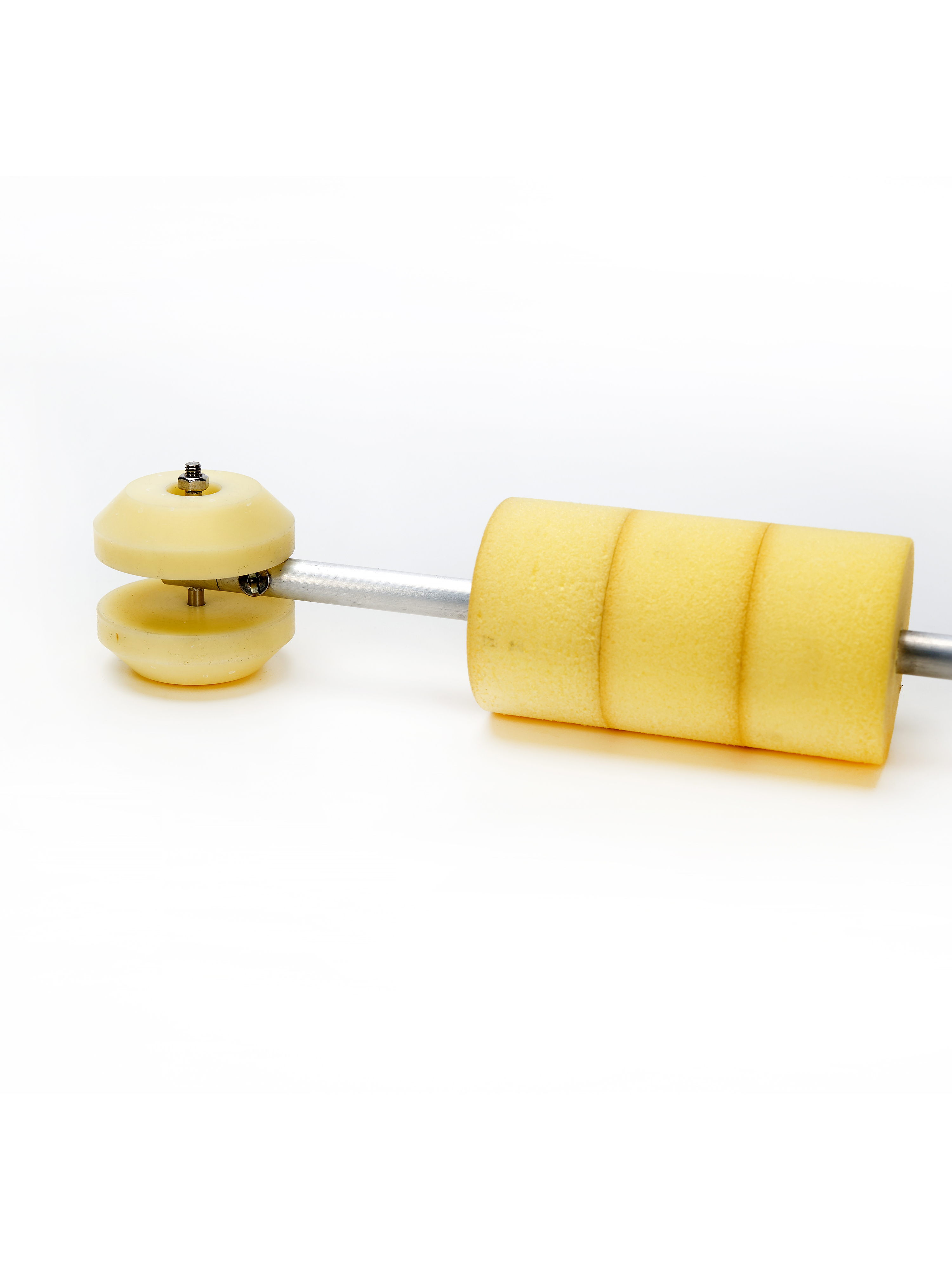

- МСК-2 — для расширителя без гибкой оболочки; привод от поплавка. :contentReference[oaicite:5]{index=5}
Конструкция и работа

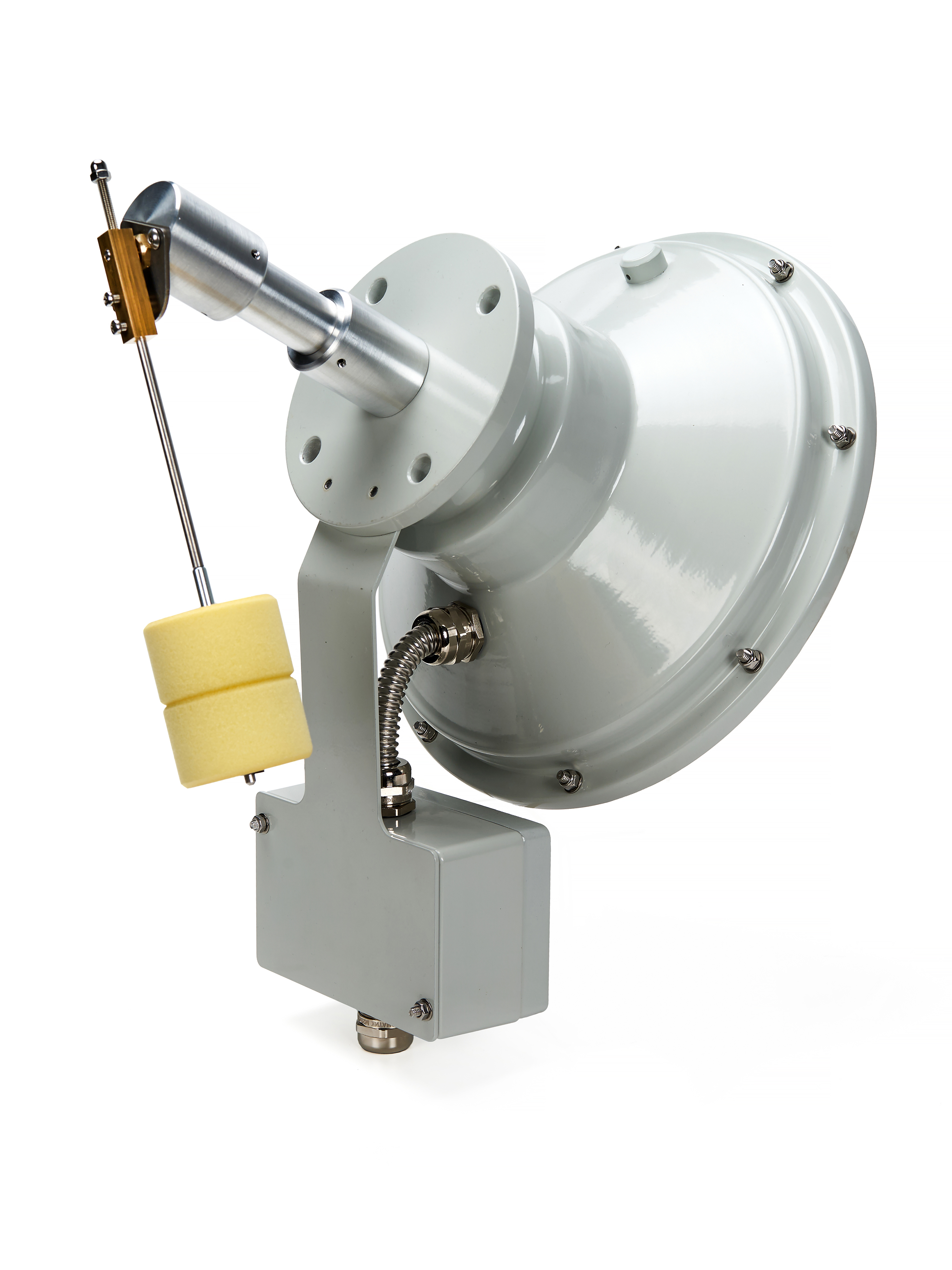

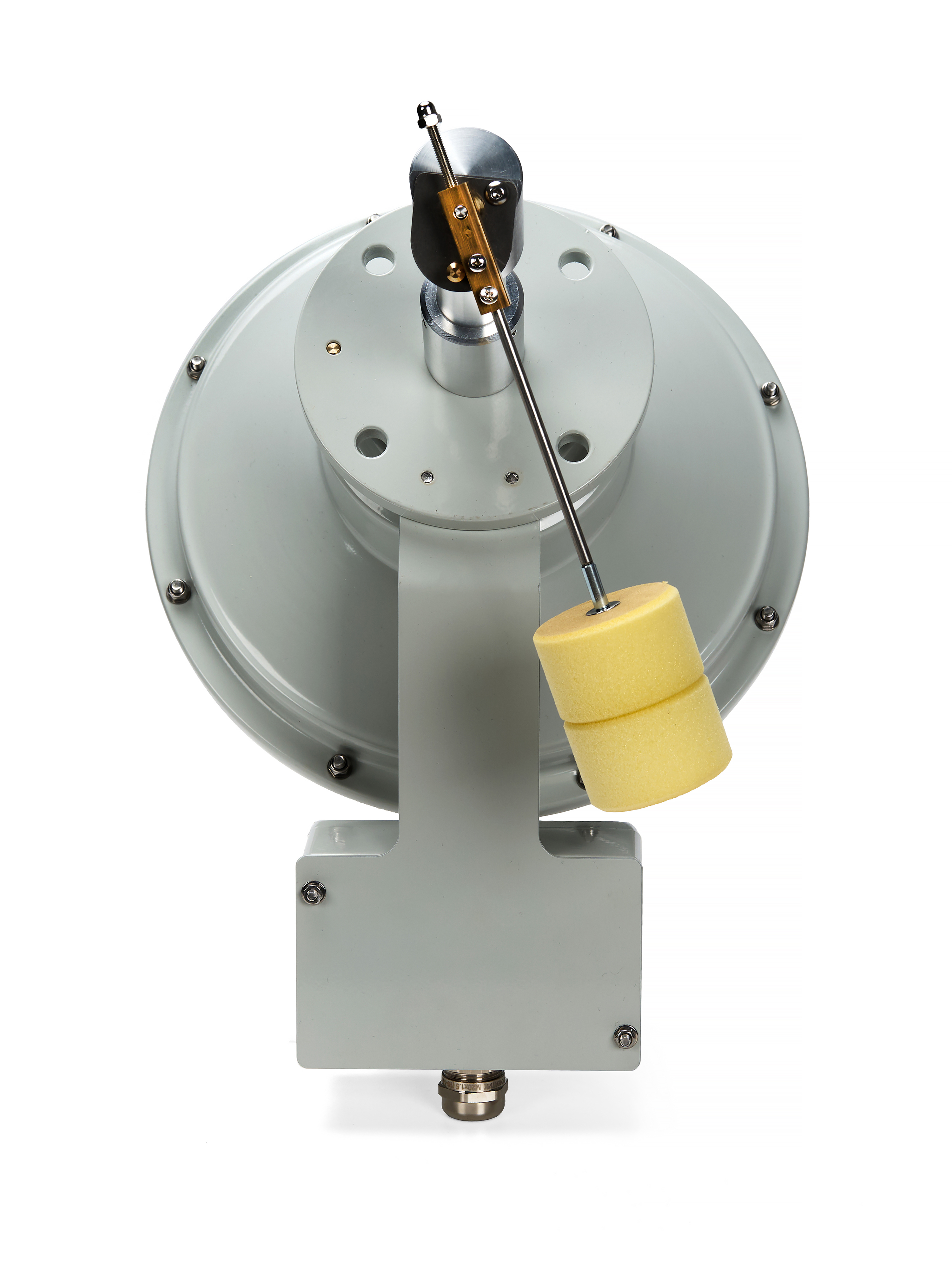

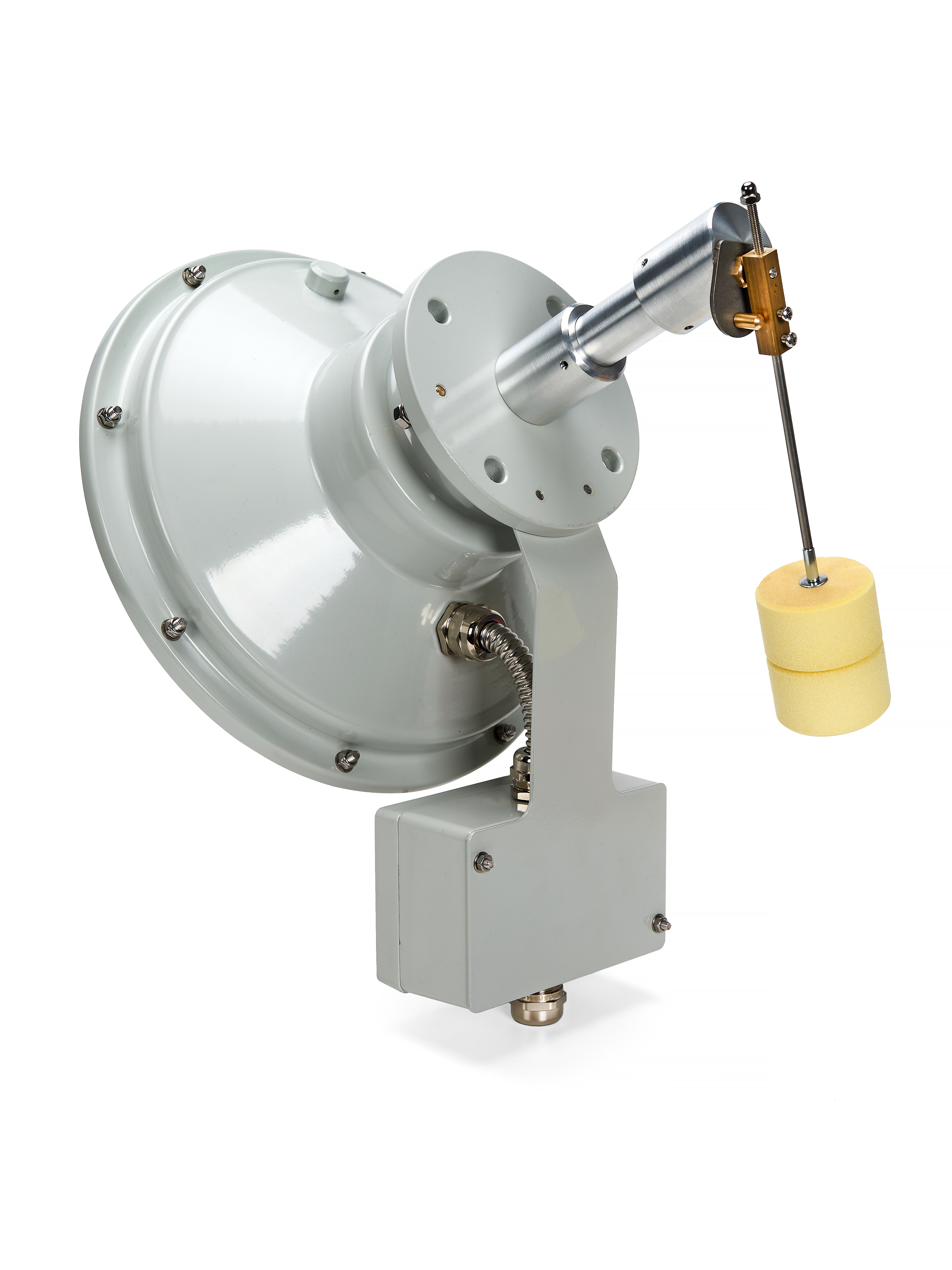

Стрелочный механизм связан с поплавком (или рычагом) через магнитную передачу: два магнита перемещаются синхронно через герметичную стенку корпуса, передавая вращение стрелке. Корпус оснащён контактной шпилькой для заземления. Предусмотрен сервисный винт в центре стекла для проверки сработки контактов после монтажа. :contentReference[oaicite:6]{index=6}
Основные характеристики
| Диаметр циферблата | ≈ 235 мм. :contentReference[oaicite:7]{index=7} |
| Контактные группы | MIN / MAX (варианты схем С, М, М2; до 2×2 контактов). :contentReference[oaicite:8]{index=8} |
| Коммутируемые цепи | ~220–250 В, 50 Гц, 3 А / =220 В, 0,2 А. :contentReference[oaicite:9]{index=9} |
| Аналоговый выход (опция «А») | 4–20 мА; максимально допустимая нагрузка 400 Ω при 24 В DC. :contentReference[oaicite:10]{index=10} |
| Подключение кабеля | Сечение жил до 2,5 мм²; рекомендация — экранированный кабель (экран заземлять с одной стороны). :contentReference[oaicite:11]{index=11} |
| Масса (МСК-1) | не более 3,6 кг. :contentReference[oaicite:12]{index=12} |
| Срок службы | до 30 лет. :contentReference[oaicite:13]{index=13} |
Монтаж и подключение
- Установка на фланец расширителя через уплотнительную прокладку; ввод ориентировать вниз. :contentReference[oaicite:14]{index=14}

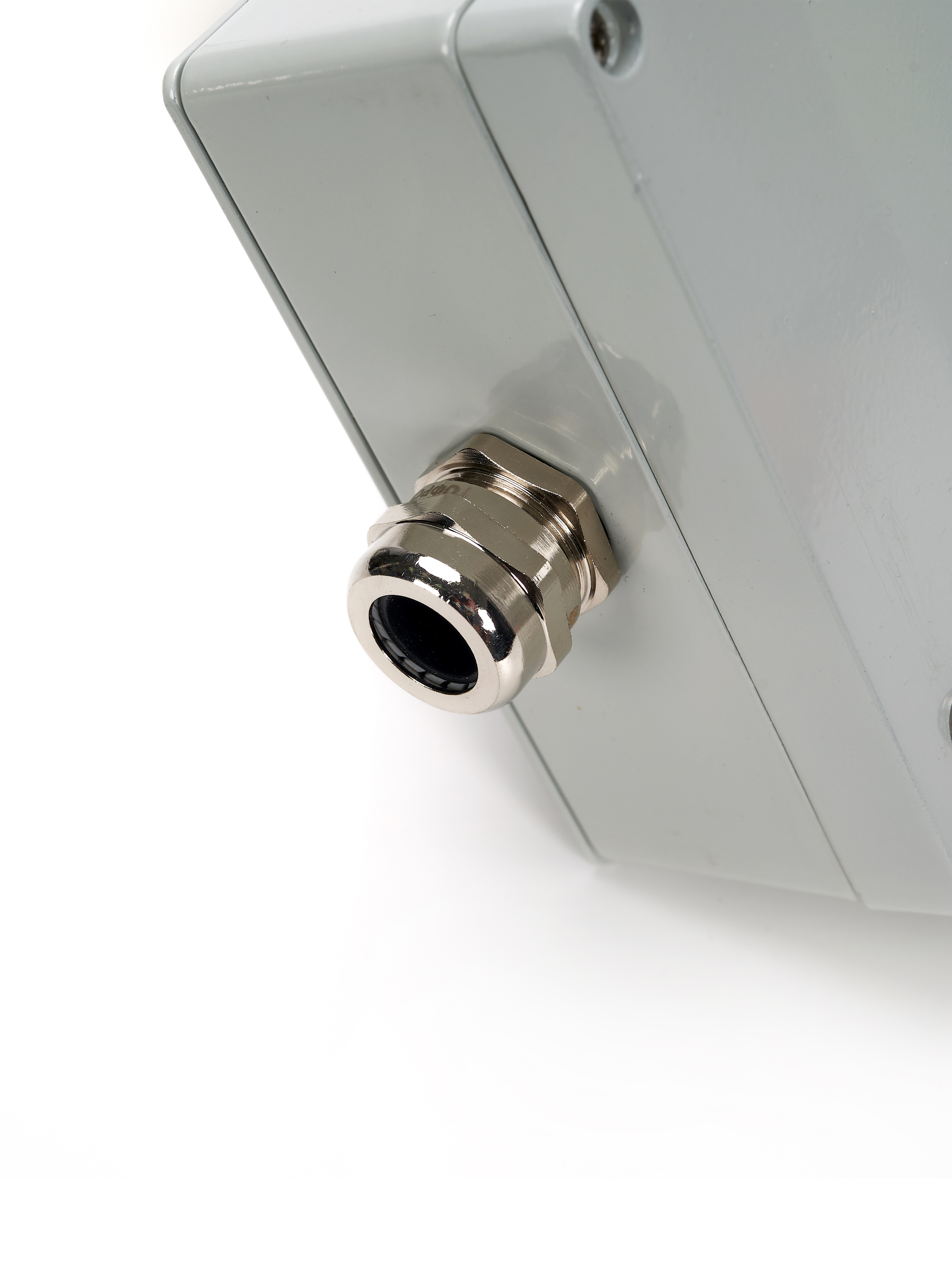

- Вводные муфты: РКН-15 (системы «С», «М»), РКН-20 (система «М2»); для опции «А» — комбинация РКН-15 + РКН-20. :contentReference[oaicite:15]{index=15}
- Проверка сработки после монтажа через сервисное отверстие: довести стрелку до 5° перед MIN/MAX и убедиться в замыкании контактов. :contentReference[oaicite:16]{index=16}
Длины штанг
Номинальные длины штанг МСК-1/МСК-2 для типовых диаметров расширителей приведены в таблицах паспорта (Приложение А). Подбор выполняется по диаметру бака, наличию гибкой оболочки и климатическому исполнению. :contentReference[oaicite:17]{index=17}
